Блузки

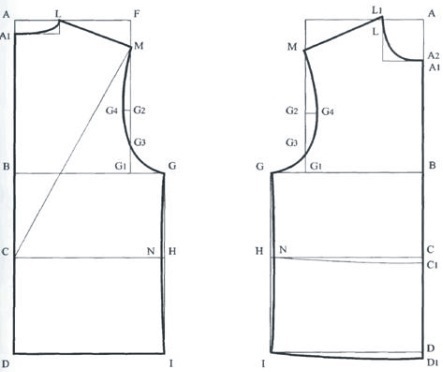

Построение спинки

Строим прямой угол из точки А.

АВ = высота проймы сзади (Впрз ) + + прибавка + величина углубления проймы.

(Пример: 23 см + 2 см + 3 см= 28 см.)

АС = длина спины до талии (Дет) + прибавка.

(Пример: 42 + 1 см = 43 см.)

CD = высота линии бедер (Вб).

(Пример: 18 см.)

AF = (диаметр плеч (Дп ) + прибавка) / 2.

(Пример: (38 см + 2 см) / 2 = 20 см.

AF = BG1.

BG = (обхват груди 3 (ОгЗ ) + прибавка + величина углубления проймы * 2) / 4.

(Пример: (90 см + 12 см + 3 см * 2) / 4 = = 27 см.)

BG = СН = DI.

АА 1 = 2 см.

AL = 1/5 обхвата шеи.

(Пример: 38 см / 5 = 7,6 см.)

Проведем дугу A1L, которая будет линией горловины сзади.

СМ = высота плеча косая (Впк ) + прибавка.

Для нахождения точки М проведем дугу с центром в точке С и радиусом, равным СМ. На пересечении дуги и вертикали FG1 находится точка М.

LM - линия плеча.

G1G3 = 0,2*MG1.

G2G4= 1,5 cm .

Проведем линию проймы по точкам М G4 G3 G.

HN = 0,5 см.

Проведем линию бокового шва по точкам G N I.

Построение полочки

Строим прямой угол из точки А.

АВ = АВ с чертежа спинки.

АС = АС с чертежа спинки.

CD = CD с чертежа спинки.

AF = AF с чертежа спинки.

AF = BG1.

BG = (обхват груди 3 (ОгЗ ) + прибавка + величина углубления проймы * 2) / 4.

(Пример: (90 см + 12 см + 3 см * 2) / 4 = = 27 см.)

BG = СН = DI.

AL = AL с чертежа спинки.

АА 1 = глубина горловины = длина отрезка AL + 0,5 см = 8,1 см.

(Пример: (14 см + 1 см) / 2 = 7,5 см.)

LL1 = А1А2 = (длина переда до талии (Дпт ) - длина спины до талии (Дет )) * 0,4.

(Пример: (44,5 см - 42 см) * 0,4 = 1 см.)

Проведем дугу A2L1, которая будет линией горловины спереди.

FM = FM с чертежа спинки.

Проведем линию плеча по точкам 1_иМ.

G1G2 = 1/4G1M.

G1G3 = 0,15G1M.

G2G4 = 2 см.

Проведем линию проймы по точкам М G4 G3 G.

HN = 0,5 см.

Проведем линию бокового шва по точкам G N I.

СС 1 = DD1 = (длина переда до талии (Дпт ) - длина спины до талии (Дет)) * 0,6.

(Пример: (44,5 см - 42 см) * 0,6 = 1,5 см.)

Проведем линию низа полочки по точкам I D1.
