Платья

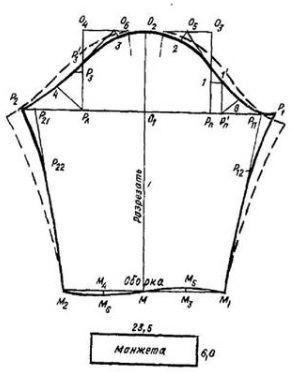

Рукав. Строится прямой угол с вершиной в точке О 2 . Через точку О 2 проводятся горизонтальная и вертикальная линии. Высота оката равняется 17,5 см. Вниз от точки О 2 по вертикали откладывается отрезок О2О1, равный 17,5 см. Через точку O2j проводится горизонтальная линия, на которой откладывается ширина рукава, равная измерению обхвата плеча (On ) плюс прибавка на свободное облегание.

Ш рукава=Оп+П =30,3+24=54,3 см.

OlP1=O1P2=1/2 х Ш рукава=1/2 х 54,3=27,2 см. Отрезки O1P1 и О1P2 делятся пополам. O1Pn=O1Pл=1/2 xO1P1=13,6 см.

Вниз от точки О 2 по вертикали откладывают отрезок, равный длине рукава плюс напуск, минус ширина манжеты, ставится точка М.

О2М=60+2-6=56 см.

Из точки М проводится горизонтальная линия. Из точки Рп вверх восстанавливается перпендикуляр до пересечения с горизонталью, проведенной через точку О 2 , на котором откладывается отрезок, равный Г4П6=6,4 см (с чертежа переда). Пп 1 =6,А см. Из точки Рл вверх восстанавливается перпендикуляр до пересечения с горизонталью, проведенной через точку О2 на котором откладывается отрезок, равный РлР3=8,6 см (с чертежа спинки). РлР3=8,6 см.

Из точки 1 вправо, а из точки Р3 влево проводятся горизонтальные линии, на которых откладываются отрезки по 2,5 см, ставятся соответственно точки I1, Р3/1.

От точки О3 влево откладывается отрезок 0305, равный половине отрезка 0203 минус 2 см.

О3О5=1/2 х О2О3 – 2=1/2 х 13,6-2=4,8 см.

От точки О 2 влево откладывается отрезок О2О6, равный половине отрезка О2О4.

О2О6= 1/2 х О2О4= 1/2 х 13,6=6,8 см.

Из точек О5 и О 6 проводятся биссектрисы углов, на которых соответственно откладываются отрезки.

О5 2=2,5 см; О 6 3=1,5 см.

На биссектрисе угла, проведенной из точки Рп 1 , откладывается отрезок Рп1 8, равный 4,8 см. На биссектрисе угла, проведенной из точки Рл , откладывается отрезок Рл4, равный 8 см.

На горизонтали, проведенной из точки М вправо и влево, фиксируются отрезки ММ 1 и ММ2, равные половине ширины рукава внизу — 17 см. Отрезки ММ2 и MM1 делятся пополам, ставятся точки М4 и М3.

MM3=MM3=8,5 см.

Линия низа оформляется плавной линией M3M5=M4M6=0,7 см.

От точки P1 влево, а от точки Р 2 вправо откладываются отрезки, равные 2,5 см.

P1Р11=Р2Р21-2,5 см.

Точки Р11, М 1 и Р21, М2 соединяются прямыми линиями, на которых соответственно откладываются отрезки, равные 12 см.

P11P12=P21Р22=12. см.

Линия оката рукава проводится через точки Р 2 , Р3/1, 3, О2, 2, I1, P1. Боковые срезы рукава проводятся через точки Р 2 Р22, М2 и Р1 Р12, М плавными линиями.

Лекало рукава по прямой О2М разрезается и разводится на 10 см по окату рукава — на глубину встречной складки (пунктирные линии).

Старое платье (а). Платье неотрезное по линии талии с втачным рукавом. По спинке и переду встречные складки. Второе изделие — юбка (б).

Новое изделие (в). Платье приталенного силуэта, отрезное по линии талии, с объемным лифом, образующим мягкий напуск, и прямой юбкой. Линия плеча четкая, спрямленная, поддерживается плечевой накладкой толщиной 1 см. Рукав одношовный, втачной, на углубленной пройме, в нижней части приближенный к рубашечному. Окат рукава наполнен за счет мягкой встречной складки. Платье выполнено из тканей разного цвета.

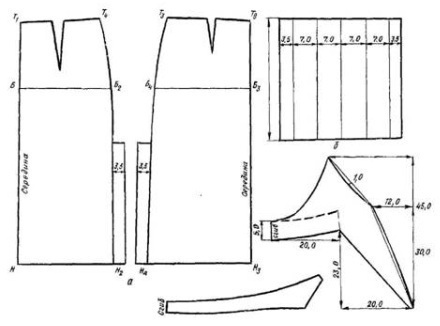

Нижняя часть платья (а). Строится на основе прямой юбки. В левом боковом шве вставка (б), заложенная складками. Длина вставки 35 см, глубина — 7 см.
